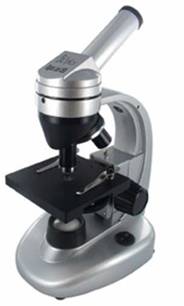

Микроскоп биологический LEVENHUK

Модели 40L, 50L, D40L

Руководоство по эксплуатации и уходу
Общие сведения

Настоящее руководство по эксплуатации предназначено для изучения конструкции, принципа действия и правил эксплуатации микроскопа LEVENHUK 40L/50L (далее - Микроскоп)

Микроскоп является безопасным для здоровья, жизни, имущества потребителя и окружающей среды при правильной эксплуатации и соответствует требованиям международных стандартов.Назначение

Микроскоп предназначен для наблюдения прозрачных объектов в проходящем и отраженном свете в светлом поле при учебных работах в области биологии.

Технические данные

Увеличение микроскопа 40- 640

Увеличение с использованием линзы Барлоу 40-1020

Увеличение объективов 4; 10; 40

Увеличение окуляров 10х ,16х

Линейное поле в пространстве изображений, мм 18

Механическая длина тубуса, мм 160

Размеры предметного столика, мм 95 х 95

Диапазон перемещения предметного столика

с помощью фокусировочного механизма, мм 0 – 15

Источник питания 2 элемента АА (4,5 В), сетевой адаптер.

Источник света (верхний / нижний осветитель) светодиод

Состав микроскопа

В состав микроскопа входят:

штатив с фокусировочным механизмом
основание с встроенным осветителем
кронштейн с предметным столиком
револьверное устройство с объективами
монокулярная насадка с окуляром
диск с диафрагмами
осветительная линза нижняя / верхняя
линза конденсора встроенная в столик

Описание и работа составных частей

Фокусировочный механизм, расположенный на штативе 1, обеспечивает вертикальное перемещение предметного столика 2, который закреплен на кронштейне 4. Перемещение кронштейна с предметным столиком осуществляется рукоятками 3. Рукоятки расположены на одной оси и выведены с обеих сторон штатива.

Общая величина фокусировки составляет не менее 15 мм.

Предметный столик

Предметный столик 2 закреплен на кронштейне 4, который укреплен на коробке механизма фокусировки. На поверхности столика установлены пружинные клеммы 9, прижимающие препарат.

К нижней части предметного столика прикреплен диск 8 с диафрагмами.

Подъем кронштейна с предметным столиком ограничивается винтом-упором 16, что исключает возможность соприкосновения объективов с препаратом.

Револьверное устройство

Револьверное устройство 11 обеспечивает установку объективов 10, смена которых производится вращением кольца 12 до фиксированного положения.

Визуальная насадка

На микроскопе установлена монокулярная насадка 14

Объективы и окуляры

Объективы, входящие в комплект микроскопа, рассчитаны на длину тубуса 160 мм.

Числовые данные объективов

Линейное увеличение	Числовая апертура
4	0,1
10	0,25
40	0,65

Объектив с увеличением 40х снабжен пружинящей оправой, предохраняющей от повреждения препарат и фронтальную линзу объектива при фокусировке.

Основание микроскопа

В верхней части основания находится осветительное устройство – конденсорная светильная линза в оправе 7.

В основании 5 (рис.1) микроскопа расположен источники света (нижний в основании и верхний на штативе) - светодиоды, элементы питания (3 батарейки АА) и выключатель - клавиша 6.

Для смены батареек:

наклонить штатив микроскопа от наблюдателя таким образом, чтобы открыть доступ к нижней части основания микроскопа
отвернуть крышку отсека
заменить батарейки
закрыть отсек с батарейками
вернуть микроскоп в исходное положение

Эксплуатационные ограничения

Микроскоп рассчитан на эксплуатацию в макроклиматических районах с умеренным и холодным климатом в лабораторных помещениях при температуре воздуха от 10°С до 35°С и верхним значением относительной влажности воздуха не более 80% при температуре 25°С.
В помещении не должно быть пыли, паров кислот, щелочей и других активных веществ.
Микроскоп следует устанавливать в помещении, где мало ощущаются толчки и вибрации.
Высокая температура и влажность могут привести к заплесневению и конденсации влаги на оптических и механических деталях микроскопа, что может отрицательно сказаться на работе микроскопа.

Подготовка микроскопа к работе

Освободить микроскоп от упаковки;
проверить комплектность микроскопа;
опустить вращением рукояток 3 (рис.1) фокусировки предметный столик 2 в нижнее положение;
нажатием клавиши 6, включить питание микроскопа.

Работа с микроскопом

Фокусировка на объект

Установить на предметный столик объект, закрепить его клеммами.
Вращением револьверной головки ввести в ход лучей объектив, увеличением 4х.
Перемещая объект вручную, подвести под объектив участок объекта с наибольшей плотностью.
Вращая рукоятки фокусировки и наблюдая сбоку за расстоянием между объективом и объектом, поднять предметный столик почти до соприкосновения объекта с объективом.
Наблюдая в окуляр, установленный в монокулярной насадке, и медленно вращая рукоятки фокусировки опускать предметный столик вниз до появления изображения объекта.

После такой настройки, при переходе к объективам других увеличений фронтальная линза не будет задевать за объект и, возможно, будет требоваться незначительная перефокусировка.

Выбор объективов

Исследование препарата рекомендуется начинать с объектива наименьшего увеличения, который используется в качестве поискового при выборе участка для более подробного изучения.

После того как выбран участок для исследования, следует привести его изображение в центр поля зрения микроскопа; если эта операция выполняется недостаточно аккуратно, то интересующий наблюдателя участок может не попасть в поле зрения более сильного объектива при смене увеличений.

ВНИМАНИЕ!

При использовании механизма ограничителя (упора) необходимо помнить, что при работе с препаратами, толщина предметного стекла которых отличается от толщины, на которую был выставлен упор на заводе-изготовителе (1 + 0,1 мм), необходимо отжать винт упора 16 и самостоятельно выставить упор заново в соответствии с толщиной используемого предметного стекла или вообще не пользоваться упором.

Порядок установки упора:

отвернуть винт упора 16;
ввести в ход лучей объектив увеличением 40х;
действуя механизмом фокусировки осторожно подвести препарат почти до соприкосновения с фронтальной линзой объектива;
наблюдая в окуляр и опуская предметный столик сфокусировать микроскоп на резкое изображение препарата рукоятками фокусировки;
зажать винт упора 16;
далее производить фокусировку, как описано выше.

Правила обращения и уход за микроскопом

Микроскоп необходимо содержать в чистоте и предохранять от повреждений. В нерабочем состоянии микроскоп необходимо закрывать чехлом.
Для сохранения внешнего вида микроскопа необходимо периодически протирать его специальной салфеткой для ухода за оптикой LEVENHUK, слегка пропитанной спреем-очистителем LEVENHUK, а затем обтереть сухой и чистой салфеткой.
Необходимо содержать в чистоте металлические части микроскопа. Особое внимание следует обращать на чистоту оптических деталей, особенно объективов и окуляров.
Нельзя касаться пальцами поверхностей оптических деталей
В случае если на последнюю линзу объектива, глубоко сидящую в оправе, попала пыль, поверхность линзы надо очень осторожно протереть чистой ватой, навернутой на деревянную палочку и слегка смоченной эфиром или спиртовой смесью.
Наилучшие результаты дает применение бесконтактного пневматического очистителя LEVENHUK, который удаляет загрязнения и пыль сильной струей сжатого воздуха.
Если пыль проникла внутрь объектива, и на внутренних поверхностях линз образовался налет, необходимо отправить объектив для чистки в оптическую мастерскую.
Разбирать объективы и окуляры запрещается.

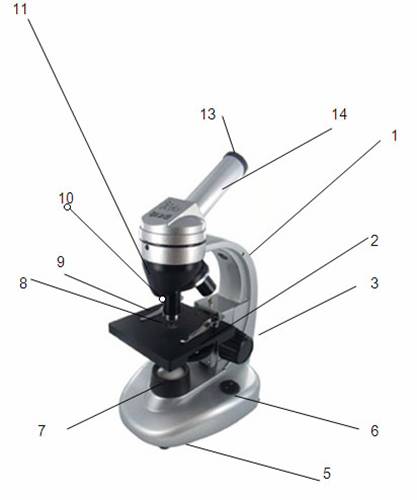

Микроскоп LEVENHUK 40L

1-штатив микроскопа; 2-предметный столик; 3-рукоятка фокусировки; 4-кронштейн; 5-основание; 6-выключатель клавиша; 7-осветительные линзы; 8-диск с диафрагмами; 9-клеммы; 10-объективы; 11-револьверное устройство; 12-кольцо револьвера; 13-монокулярная насадка; 14-окуляр

Возможные неисправности при работе с микроскопом

Возможные неисправности, возникающие при работе с микроскопом, обусловленные либо неправильной его настройкой, либо неправильным использование отдельных узлов микроскопа, либо выходом их из строя, и способы устранения этих неисправностей

Внешнее проявление неисправности	Вероятная причина	Способы устранения
Срезание или сильное падение освещенности на краях поля зрения, неравномерное освещение	Револьвер не стоит в положении фиксации (объектив не на оптической оси микроскопа)	Довернуть револьвер и поставить объектив на оптическую ось микроскопа
	Диск с диафрагмами не стоит в положении фиксации	Довернуть диск до фиксируемого положения
	На линзе находится грязь (объектив, окуляр, осветительная линза)	Удалить грязь
В поле зрения видна грязь, пыль	На линзе находится грязь (объектив, окуляр, осветительная линза)	Удалить грязь
В поле зрения видна грязь, пыль	На предметном стекле находится грязь	Удалить грязь
Плохое качество изображения объекта (низкое разрешение, плохая контрастность)	На линзе находится грязь (объектив, окуляр, осветительная линза)	Удалить грязь
Наблюдается срезание поля зрения с одного края	Револьверное гнездо с объективом не установлено в фиксированное положение	Довернуть револьверную головку, установив объектив на оптическую ось микроскопа
	Диск с диафрагмами не установлен в фиксированное положение	Довернуть диск, установив выбранную диафрагму на оптическую ось микроскопа
	Препарат самопроизвольно смещается	Закрепить препарат клеммами
При переключении объектива слабого увеличения на объектив большего увеличения объектив задевает за препарат	Предметное стекло с объектом положено наоборот	Перевернуть предметное стекло
	Покровное стекло слишком толстое	Использовать покровное стекло стандартной толщины
При включении микроскопа светодиод не горит	Вышла из строя батарейка	Произвести замену батареек в соответствии с указаниями настоящего руководства

Комплектность микроскопа

Модель LEVENHUK 40L

Наименование	Количество
Штатив микроскопа с предметным столиком (с клеммами и диском с диафрагмами), трехгнездным револьвером. Два источника света: в основании микроскопа и на раме штатива микроскопа	1
Монокулярная насадка	1
Объективы: 4х; 10х; 40х	по 1 каждого увеличения
Окуляр 10х	1
Окуляр 16х	1
Адаптер сетевой	1
Батарейки	2
Руководство по эксплуатации	1
Линза Барлоу	1

Модель LEVENHUK 50L: дополнительно к модели 40L

Наименование	Количество
Пинцет	1
Готовые микропрепараты: лапка мухи, лук репчатый, стебель хлопка, древесный ствол, срез сосны	По 1 шт
Чистые предметные стекла	5
Флакон со смолой для изготовления препаратов	1
Флакон с морской солью	1
Флакон с дрожжами	1
Флакон с артемией	1
Коробочка для разведения артемии	1
Микротом - инструмент для получения тонких срезов с образцов и препаратов	1

Модель LEVENHUK D40L: дополнительно к модели 40L

Наименование	Количество
Цветная цифровая видеокамера с разрешением 640х480 пикселов, с подключением по USB	1

Свидетельство о приемке

Микроскоп LEVENHUK 40L/50L изготовлен и принят в соответствии с требованиями, предусмотренными технической документацией, и признан годным для эксплуатации.

Гарантии изготовителя

Продавец гарантирует соответствие качества микроскопа LEVENHUK 40L/50L требованиям технической документации при соблюдении потребителем условий и правил транспортирования, хранения и эксплуатации.

Ограниченная Гарантия

Компания Levenhuk гарантирует отсутствие дефектов в материалах конструкции или работе микроскопа 40L в течение пяти лет с даты продажи.

В течение гарантийного периода покупатель может вернуть неисправный телескоп продавцу, либо в Сервисный центр компании Levenhuk. Компания Levenhuk по своему усмотрению отремонтирует, либо бесплатно заменит неисправный микроскоп.

Претензии по качеству микроскопа не принимаются при отсутствии правильно оформленного гарантийного талона или при наличии исправлений в нем, а также при непредъявлении неисправного телескопа. Эта гарантия не распространяется на случаи, когда, по мнению компании, инструмент употреблялся не по назначению, либо же в случаях, когда:

прибор имеет механические повреждения, царапины, сколы, трещины и повреждения оптики;
прибор вышел из строя в результате ударов, сжатия, растяжения корпуса;
прибор разбирался или ремонтировался лицом, не имеющим на то соответствующих полномочий.

Гарантия не распространяется на комплектующие с ограниченным сроком использования, элементы питания и прочее.

Для получения подробной информации по гарантийному обслуживанию свяжитесь с компанией Levenhuk: Москва, Нахимовский проспект, дом 11, к. 1, м. Нахимовский проспект

Телефон: (495) 727-32-92

E-mail: contact_us@levenhuk.ru www.levenhuk.ru

Дата продажи _________________________________

Подпись ______________________________________
