#5125 Стандартный удлинитель фокуса
#5127 Удлинитель фокуса с изменяемой длиной
 |
С помощью экстендеров Orion Вы сможете делать фотоснимки звездных объектов с большим увеличением с телескопами Шмидта-Кассегрена. Они частично применяются для планетарной астрофотографии, съемки лунных кратеров и очень далеких земных объектов.
Как использовать удлинитель фокуса

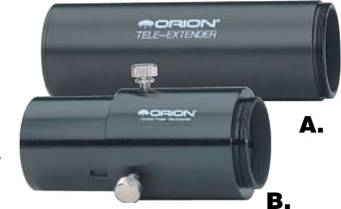

Стандартный удлинитель фокуса (А) – это цилиндр с фиксированной длиной, обеспечивающий лишь одну величину увеличения для конкретного окуляра. Удлинитель фокуса с изменяемой длиной (В) имеет регулируемую длину трубы, позволяя менять увеличение, не меняя окуляры.
Для фотографирования с высоким увеличением с телескопом Шмидта-Кассегрена вкрутите патрон окуляра как обычно. Затем вместо диагонального зеркала вкрутите окуляр в патрон и затяните фиксирующий винт пальцами. Накрутите удлинитель фокуса на патрон окуляра, Т-кольцо на удлинитель фокуса и устанавливайте камеру.
Некоторые телескопы, например, серии Meade LX5 и LX6 и Meade 2045, не имеют отдельного патрона окуляра. Для использования удлинителя фокуса Вам понадобится приобрести патрон окуляра. Вы можете приобрести 1.25" патрон окуляра Orion (#15048), который подходит к телескопам Meade и телескопам 4", 8", 10", 11", 14" Шмидта-Кассегрена Celestron. (Серия С-90 телескопов Celestron и некоторые другие телескопы имеют резьбу, которая подходит для накручивания удлинителей фокуса, но им требуются .965 окуляры).
Большинство
стандартных окуляров можно использовать с удлинителями фокуса. Некоторые
окуляры имеют слишком большой диаметр трубки, неподходящий для удлинителей

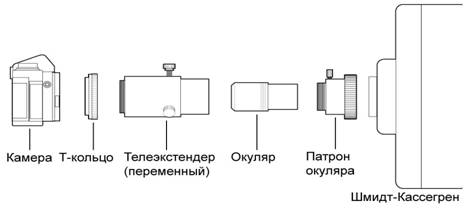

фокуса. На диаграмме показана установка удлинителя фокуса.
Когда Вы взглянете в камеру, Вы увидите размытое изображение с большим увеличением. Это нормально при использовании удлинителей фокуса. Окуляр увеличивает изображение и поэтому уменьшает количество света. Короткофокусные объективы имеют большее увеличение, и изображение в них еще более размыто. Для фотосъемки размытых изображений требуется большее время выдержки.
Диаграмма эффективного фокусного расстояния удлинителей фокуса
Ниже приведена таблица со значения фокусного расстояния и относительного фокусного расстояния для определения лучшей комбинации для Вашего телескопа. Значения округлены в ближайшую сторону до 5 или 0. Для удлинителей фокуса с изменяемой длиной эффективное фокусное расстояние приведено для полностью выдвинутого удлинителя. Уменьшение длины удлинителя с изменяемой длиной снижает эффективное фокусное расстояние.
|
Инструмент |
8" f/10 |
10" f/10 |
11” f/10 |
|
Фокусное расстояние |
2000 мм |
2500 мм |
2800 мм |
|
Окуляр |
|
|
|
|
40 мм |
7000 мм f/35 |
8700 мм f/35 |
9800 мм f/35 |
|
30 мм |
9500 мм f/50 |
1200 мм f/50 |
13100 мм f/50 |
|
25 мм |
12000 мм f/60 |
14000 мм f/60 |
15700 мм f/60 |
|
20 мм |
14000 мм f/70 |
17600 мм f/70 |
19800 мм f/70 |
|
18 мм |
18000 мм f/90 |
12000 мм f/90 |
21777 мм f/80 |
|
15 мм |
19000 мм f/95 |
24000 мм f/95 |
26500 мм f/100 |
|
13 мм |
*22000 мм f/115 |
28000 мм f/110 |
30600 мм f/115 |
|
12 мм |
*28500 мм f/140 |
*30000 мм f/140 |
*33000 мм f/125 |
|
10 мм |
*29000 мм f/140 |
*36000 мм f/145 |
*40600 мм f/150 |
|
9 мм |
*39000 мм f/190 |
*40300 мм f/190 |
*45000 мм f/165 |
|
7 мм |
*41000 мм f/210 |
*52000 мм f/210 |
*58000 мм f/215 |
* - за пределами полезного увеличения – не рекомендуется
Фокусировка
При использовании удлинителя фокуса сфокусировать изображение сложно. Во многих камерах изображение в видоискателе может быть настолько размыто, что найти точку фокусировки вообще невозможно. Используйте для фокусировки яркий объект, например, Луну или яркую звезду. Найдите и отцентруйте этот объект в телескопе прежде, чем устанавливать камеру.
Если Ваша камера имеет сменные фокусные экраны, используйте высококачественный стеклянный экран. Он намного ярче обычного и лучше поможет сфокусироваться.
Вибрации во время выдержки (экспозиции)
Очень важно свести к минимуму все вибрации во время длительной выдержки (экспозиции) камеры. Если Ваша камера оснащена фиксатором зеркала, обязательно используйте его. Используйте дистанционное управление спуском камеры. Установите скорость затвора Вашей камеры в положение "В" (Bulb), при котором затвор остается открытым неопределенно долгое время. Удерживайте черный кусок картона перед телескопом (не касаясь его), когда открываете затвор. Подождите примерно 8 секунд и убирайте картон. Важно не касаться во время экспозиции ни камеры, ни телескопа. Когда экспозиция завершена, вновь поместите картон перед телескопом и закройте затвор дистанционно.
Осторожно
Будьте осторожны, не ослабляйте винт, фиксирующий окуляр, до того, как Вы снимите удлинитель фокуса и камеру. В противном случае, окуляр упадет на пол, и камера может быть повреждена при падении.
